キャンプに便利なサブバッテリーを自作してみた!準備編





キャンプや車中泊などで有ると便利だなと思って作ってみたのが、

ACでもDCでもUSBでも何でもOKな、この「自作サブバッテリー」です。



サブバッテリー



作った当時は夏だったので、それほど役には立たなかったのですが、

やはり寒くなってくると電気毛布が使えるので、かなり役に立ってます。



スマホも充電できるので、今では無くてはならないアイテムになってます。



スポンサードリンク





さて、サブバッテリーについて知らない人も居ると思いますので、

簡単に、本当に簡単に説明しておきます。詳しくは説明できませんので(汗



ここでケン丸が紹介しているサブバッテリーとは、

車やボートで使われるバッテリーを利用して電化製品を使えるようにした

まあ言ってみれば充電式のコンセントと言ったところでしょうか。



キャンピングカーなどに搭載されている電源と同じようなシステムです。



サブバッテリーの作成にあたって以下の物を用意しました。

  • バッテリー
  • インバーター
  • 充電器
  • 収納ケース
  • ソケット類
  • 電装部品(配線、ヒューズ、リレーなど)



最初に断っておきますが、ケン丸は電気関係については

まったく知識がありません!ズブの素人です。いや、ど素人です。



電気系のカスタムはショートの危険などもあるので、

通常は自作など危ないのでやらないです。面倒だし。



しかし、市販されているサブバッテリーはあまりに高い!



ちょっとケン丸では手が出ないほどの高級品なので買えませんでした。



でも欲しくて欲しくてたまらない気持ちを抑えられないので、

だったら自作でもするか!と無謀にも挑戦することにしたのです。



バッテリー

バッテリー



まずバッテリーですが、ディープサイクルバッテリーを選びました。



サブバッテリーのような使い方をするのに向いてるバッテリーで、

完全にシールドされているので、補水の必要もなくメンテナンスフリーで、

通常のバッテリーなどと違ってガスなどの問題もありません。



詳しい事は忘れてしまったのですが、通常バッテリーは充電中に、

水素ガスが発生するので、密閉された室内や空間での使用は危険らしいです。



ですがディープサイクルは完全に密閉されているのでガス発生の心配がないそうです。

まあ、何事にも絶対は無いと思うので、ケン丸は少し換気するようにしています。



サブバッテリーの最大の使用目的が電気毛布だったので、

それほど容量も必要ないので、少しでも軽い80Aをチョイスしています。



>>ACDelcoのバッテリーがお買得なショップはこちら<<

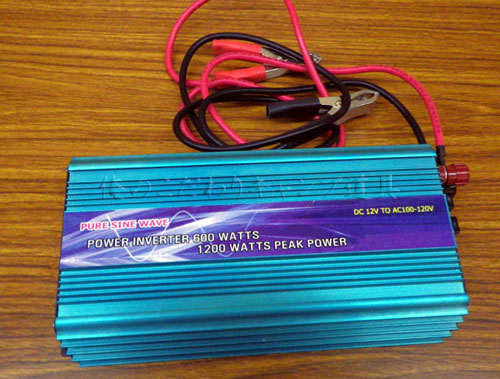

インバーター

インバーター



インバーターは簡単に言うと、バッテリーのDC12Vで家庭用の100V電源を

使えるように変換してくれるものなのですが、いろいろと種類があります。



まずはワット数です。これによって使用できる電化製品が変わってきます。



ケン丸がメインで使用する電気毛布は50Wなので、

それほどワット数は高くなくても良いのですが、停電などの時に

家で飼っている熱帯魚のエアーやヒーターなども使えるように600Wを選びました。



あとインバーターには「正弦波」「矩形波」の違いもあります。

ちょっと難しいので説明は省きますが、正弦波が家庭用のコンセントと同じ

出力波形なので、ほとんどの電化製品の使用が可能なのですが、

矩形波だと精密な周波数を必要とする電化製品は使えないのです。



よくオートバックスなどで安く売ってるインバーターは矩形波になります。

擬似正弦波といった商品もあるのですが、しょせんは擬似なので微妙です。



使用目的の電化製品が正弦波でないと使用できないのか、

それとも矩形波でも使えるのかで、インバーターの値段は大きく違います!



残念ながら電気毛布は温度などの制御があるので正弦波でないと使えません。

こればっかりは仕方ないので、ちと高いですが正弦波のインバーターを購入しました。



少しでも安く買えればと思ってインバーターはヤフオクで新品を落札しました。



見た目はアレですが、今のところは問題なく使えています。



充電器

充電器



充電器に関してはディープサイクルバッテリーが充電できれば何でも良かったですが、

どうせなら収納ケースに一緒に入れておけるようなコンパクトなのを探しました。



それで見つけたのがシーテックの充電器ですが、非常にコンパクトです。



並行輸入品だったのでマニュアルの不安がありましたが、

それほど難しいもんでもなかったです。まあ充電できてるので大丈夫でしょう。



少しでも経費を抑えるには、こういった適当な感覚も大事なのです(笑

安心や保証はタダじゃないので値段が上がりますからね。



まあ失敗した場合は勉強代として高くつきますけどね。



あれから何度も充電してますが、今でも問題なく充電できてますね。

設定も簡単でコンパクトなので、とても気に入ってます。買って正解でした。



>>シーテックの充電器がお買得なショップはこちら<<



収納ケースに適当なサイズのコンテナボックスや、

100V用コンセントのソケットや、シガーソケット+USBや、

電装関係の小物ホームセンターとオートバックスで調達しました。



電圧計だけは、良いのが無かったのでヤフオクで安いのを落札してます。



ちょっと長くなったので、今回はここまでにしておきます。

続きは下記のサブバッテリー完成編をご覧下さい。

 「キャンプに便利なサブバッテリーを自作してみた!完成編」



ブログランキングに参加しています。
↓ 応援クリックしてもらえると嬉しいです(^o^)/

オートキャンプ ブログランキングへ



スポンサードリンク

この記事を読んだ方はこんな記事も読んでいます


3件のコメント

  • kiyoshi

    こんばんは。丁寧な回答ありがとうございました。また何かありましたら宜しくお願いします!

  • kiyoshi

    自作サブバッテリーシステムを拝見しました。是非、私も参考にして作ろうと思います。一点質問ですけど、走行中に自車の発電機から充電できますか?
    出来ないとしたら、どうしたら良いでしょうか?

    • ケン丸

      走行充電用のアイソレーターという機器を使用すれば可能です。私も検討しましたがノイズが出るという話が多くあるのと、それほどの長距離を走らないので期待するほどの効果が無さそうだと思いあきらめました。確実に充電したかったので家庭用のコンセントで利用できる充電器を選んで使用しています。アイソレーターで検索すれば沢山の情報が得られるので調べてみて下さい。
